Máy điện tim là một thiết bị y tế cần thiết trong việc chẩn đoán và theo dõi các bệnh lý liên quan đến tim mạch. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo máy điện tim một cách chi tiết nhất, cũng như nguyên lý hoạt động dựa trên những bộ phận của máy, nhằm hỗ trợ việc lựa chọn và sử dụng thiết bị hiệu quả. Cùng Đất Việt Medical tìm hiểu ngay nhé!

Máy điện tim là gì?

Máy điện tim, còn gọi là máy điện tâm đồ (ECG), là thiết bị y tế dùng để đo và ghi lại các tín hiệu điện của tim. Khi tim hoạt động, các dòng điện nhỏ được tạo ra bởi sự co bóp và giãn nở của cơ tim. Máy điện tim sẽ ghi nhận và khuếch đại các tín hiệu này thông qua các điện cực gắn trên cơ thể, sau đó hiển thị chúng dưới dạng biểu đồ điện tâm đồ.

Điện tâm đồ là biểu đồ thể hiện các hoạt động của tim thông qua các đường sóng lên xuống, đại diện cho các chu kỳ co bóp và nghỉ của tim. Nhờ phân tích điện tâm đồ, bác sĩ có thể phát hiện các rối loạn như nhịp tim bất thường, bệnh van tim hoặc nguy cơ nhồi máu cơ tim. Máy điện tim đóng vai trò quan trọng trong việc chẩn đoán bệnh lý tim mạch và theo dõi sức khỏe lâu dài của bệnh nhân.

Tham khảo:

• Máy điện tim 6 cần là gì? Máy nào nên dùng?
• Chức năng và giá bán máy đo điện tim 3 cần Contec là gì?
• Phân loại các máy điện tim 3 cần, 6 cần, 12 cần được sử dụng phổ biến hiện nay

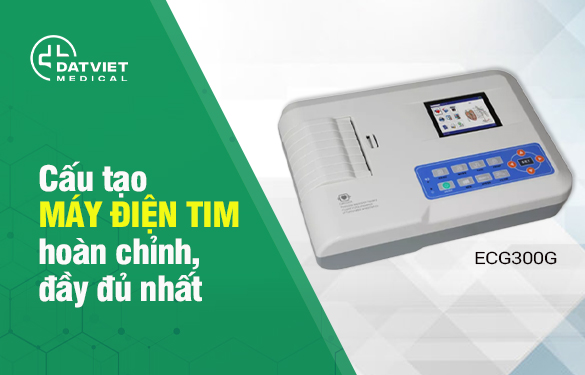

Cấu tạo máy điện tim đầy đủ

Cấu tạo máy điện tim bao gồm nhiều bộ phận khác nhau như điện cực, thân máy, thiết bị đầu ra. Dưới đây là chi tiết chức năng từng bộ phận chính:

1. Điện cực

Điện cực là thành phần đầu tiên và quan trọng trong cấu tạo máy điện tim. Chúng bao gồm các dây dẫn gắn với các miếng đệm kim loại nhỏ hoặc miếng dán mềm, được sử dụng để tiếp xúc với cơ thể người bệnh tại các vị trí như tay, chân, và ngực.

Điện cực thu nhận các tín hiệu điện từ tim và truyền đến thân máy để xử lý. Hầu hết các máy đo điện tim hiện đại đều sử dụng 12 điện cực để ghi nhận tín hiệu từ nhiều góc độ khác nhau, giúp bác sĩ có cái nhìn toàn diện hơn về hoạt động của tim.

2. Thân máy

Thân máy là trung tâm điều khiển và xử lý tín hiệu của thiết bị. Khi các tín hiệu điện từ tim được thu thập bởi điện cực, chúng sẽ được thân máy khuếch đại và chuyển đổi thành các dạng sóng dễ đọc trên màn hình. Ngoài ra, thân máy còn tích hợp các nút bấm điều khiển, màn hình hiển thị và các cổng kết nối để hỗ trợ quá trình sử dụng. Đây là nơi mà dữ liệu điện tim yếu, thường chỉ vài millivolt, được xử lý để đảm bảo độ chính xác và rõ ràng trong kết quả.

3. Thiết bị đầu ra

Thiết bị đầu ra của máy điện tim bao gồm giấy in chuyên dụng, dây nối đất, và các cổng kết nối như USB hoặc cổng mạng để liên kết với máy tính. Biểu đồ điện tâm đồ được in ra giấy hoặc hiển thị trên màn hình, giúp bác sĩ phân tích các chỉ số quan trọng như nhịp tim, biên độ sóng, và thời gian giữa các chu kỳ tim. Với các máy hiện đại, thiết bị đầu ra còn hỗ trợ lưu trữ và chia sẻ dữ liệu, giúp bệnh viện quản lý thông tin bệnh nhân hiệu quả hơn.

Nguyên lý hoạt động của máy đo điện tim

Máy đo điện tim dựa trên nguyên lý ghi lại các tín hiệu điện của tim thông qua hệ thống điện cực và xử lý tín hiệu để tạo thành điện tâm đồ. Quá trình này bắt đầu từ việc các điện cực được gắn trên cơ thể người bệnh, thường ở các vị trí như tay, chân, và ngực. Các điện cực này sẽ thu nhận các tín hiệu điện rất nhỏ, xuất hiện khi tim co bóp và hoạt động. Tín hiệu được truyền qua các dây dẫn đến mạch đầu vào của máy đo điện tim.

Mạch đầu vào bao gồm mạch cách ly và mạch bảo vệ. Mạch cách ly giúp bảo vệ người bệnh khỏi các nguy cơ điện giật trong quá trình đo, trong khi mạch bảo vệ giữ cho máy không bị hỏng bởi các điện áp cao, như khi sử dụng máy khử rung tim. Sau đó, tín hiệu được khuếch đại qua bộ khuếch đại ECG để tăng biên độ, giúp dễ dàng xử lý và hiển thị.

Tín hiệu đã khuếch đại được truyền đến bộ chuyển đổi tương tự-số (AD) và khối xử lý trung tâm. Tại đây, dữ liệu được chuyển đổi thành tín hiệu kỹ thuật số và hiển thị dưới dạng đồ thị điện tâm đồ. Đồ thị này có thể xuất hiện trên màn hình hoặc được in ra giấy qua thiết bị ghi. Phương pháp đo này giúp bác sĩ phân tích tình trạng tim mạch và phát hiện các bệnh lý liên quan.

Mua máy đo điện tim uy tín, chính hãng tại Đất Việt Medical

Việc chọn mua máy đo điện tim chất lượng là một quyết định quan trọng với các phòng khám và bệnh viện, ảnh hưởng trực tiếp đến hiệu quả chẩn đoán và điều trị. Trên thị trường hiện nay, Đất Việt Medical được biết đến là một trong những nhà phân phối uy tín hàng đầu trong lĩnh vực cung cấp thiết bị y tế.

Chúng tôi cung cấp đa dạng các dòng máy đo điện tim từ 3 cần, 6 cần đến 12 cần, đáp ứng đầy đủ nhu cầu sử dụng từ cơ bản đến chuyên sâu. Các sản phẩm của Đất Việt Medical được nhập khẩu từ các thương hiệu uy tín như Contec, đảm bảo tiêu chuẩn chất lượng quốc tế, độ bền cao và kết quả đo chính xác. Đặc biệt, các dòng máy như ECG300G, ECG600G, và ECG1200G là lựa chọn phổ biến tại nhiều cơ sở y tế.

Đất Việt Medical đặt tại Tòa A2, 151A Nguyễn Đức Cảnh, Tương Mai, Hoàng Mai, Hà Nội, với đội ngũ tư vấn nhiệt tình và dịch vụ hậu mãi chuyên nghiệp. Chúng tôi cam kết mang đến thiết bị chất lượng với giá cả cạnh tranh nhất, giao hàng nhanh chóng trên toàn quốc. Hãy liên hệ qua hotline 0901.333.689 để được hỗ trợ tư vấn và mua hàng.

Qua bài viết trên, hy vọng bạn đã nắm được nguyên lý và cấu tạo máy điện tim, từ đó hiểu rõ hơn về vai trò của từng dòng máy trong chẩn đoán tim mạch. Nếu bạn đang tìm kiếm máy đo điện tim chất lượng cao với giá cả hợp lý, hãy liên hệ Đất Việt Medical để nhận tư vấn chi tiết và sở hữu những sản phẩm đáng tin cậy nhất!
