Từ khóa “cấu tạo máy nội soi tai mũi họng” được nhiều người tìm kiếm khi quan tâm đến thiết bị hỗ trợ chẩn đoán các bệnh lý vùng tai - mũi - họng. Đây là thiết bị y tế hiện đại, cho phép bác sĩ quan sát chi tiết bên trong các hốc tự nhiên của cơ thể mà không cần can thiệp ngoại khoa. Bài viết dưới đây của Đất Việt Medical sẽ giúp bạn hiểu rõ hơn về cấu tạo, chức năng và nguyên lý hoạt động của máy nội soi tai mũi họng.

Máy nội soi tai mũi họng là gì?

Máy nội soi tai mũi họng là thiết bị y tế dùng để khảo sát, quan sát và chẩn đoán các cơ quan vùng tai, mũi, họng. Bằng cách sử dụng hệ thống ống soi có gắn camera cùng nguồn sáng mạnh, máy giúp bác sĩ nhìn rõ bên trong các hốc xoang, màng nhĩ, thành họng,… mà không cần phẫu thuật. Thiết bị này thường được sử dụng trong các cơ sở khám chữa bệnh chuyên khoa Tai – Mũi – Họng hoặc phòng khám đa khoa nhằm hỗ trợ chẩn đoán các bệnh lý viêm nhiễm, dị vật, polyp, khối u,… của các bộ phận này.

Đọc thêm:

• Sửa chữa máy nội soi tai mũi họng ở đâu Hà Nội?
• Máy soi tai mũi họng mini là gì? Giá bao nhiêu?
• Máy nội soi Provix CCU2400 bao nhiêu tiền?

Chức năng của máy nội soi tai mũi họng



Máy nội soi tai mũi họng có những chức năng, lợi ích sau trong việc hỗ trợ chẩn đoán, điều trị bệnh về tai mũi họng:

• Quan sát hình ảnh chi tiết: Thiết bị cho phép bác sĩ nhìn rõ các cấu trúc sâu bên trong ống tai, khoang mũi, vòm họng,… nhờ hình ảnh có độ phân giải cao;
• Ghi nhận và lưu trữ hình ảnh: Hệ thống camera kết hợp với bộ xử lý và phần mềm cho phép lưu lại hình ảnh, phục vụ việc so sánh điều trị trước, sau hoặc hội chẩn;
• Phát hiện tổn thương và bất thường: Máy giúp phát hiện sớm các dấu hiệu viêm, dị vật, u lành, ác tính,… tại các vị trí khó quan sát bằng mắt thường;
• Hướng dẫn thủ thuật can thiệp: Trong một số trường hợp, nội soi còn được dùng để dẫn đường cho các can thiệp như lấy dị vật, cắt polyp, sinh thiết,…;
• Hỗ trợ giảng dạy và đào tạo: Với khả năng chia sẻ hình ảnh qua màn hình, thiết bị này còn hỗ trợ hiệu quả trong việc đào tạo chuyên môn;
• Tăng tính chính xác trong điều trị: Nhờ hình ảnh sắc nét và quan sát trực tiếp, việc đưa ra phác đồ điều trị sẽ có cơ sở chính xác hơn, nâng cao hiệu quả điều trị.

Cấu tạo máy nội soi tai mũi họng gồm những gì?

Máy nội soi tai mũi họng giúp bác sĩ quan sát các hốc bên trong tai mũi họng để thăm khám, chẩn đoán những bộ phận này. Cấu tạo máy nội soi tai mũi họng bao gồm những bộ phận sau:

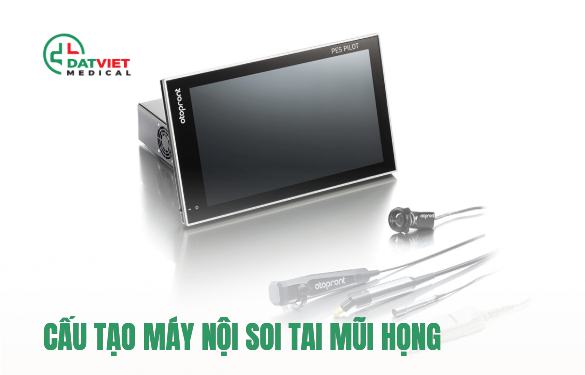

Màn hình nội soi

Màn hình hiển thị là thiết bị nhận và phát hình ảnh từ camera nội soi. Nó thường là màn hình LED hoặc LCD, có độ phân giải cao, kích thước từ 17 đến 32 inch, giúp bác sĩ quan sát hình ảnh chi tiết và màu sắc chân thực của vùng tai - mũi - họng. Màn hình có thể tích hợp các cổng kết nối như HDMI, VGA, AV hoặc USB, cho phép truyền hình ảnh đến máy tính hoặc các thiết bị lưu trữ. Chất lượng màn hình ảnh hưởng lớn đến độ chính xác trong chẩn đoán lâm sàng.

Nguồn sáng nội soi

Nguồn sáng cung cấp ánh sáng mạnh, ổn định để chiếu sáng vùng nội soi. Hiện nay, hầu hết các máy sử dụng đèn LED ánh sáng trắng, ưu điểm là tuổi thọ cao (hơn 20.000 giờ), tiêu thụ điện năng thấp và không tạo ra nhiệt độ cao như đèn halogen truyền thống. Nguồn sáng đảm bảo hình ảnh rõ nét, không bị chói lóa hay thiếu sáng trong các vùng hẹp như hốc mũi, tai giữa,…

Bộ xử lý hình ảnh

Đây là "bộ não" của hệ thống, tiếp nhận tín hiệu từ camera, xử lý hình ảnh để tăng độ rõ nét, cải thiện độ tương phản và giảm nhiễu. Bộ xử lý còn hỗ trợ điều chỉnh các thông số như độ sáng, màu sắc, phóng to vùng tổn thương,... Nhờ vào công nghệ số hóa, hình ảnh sau xử lý được truyền đến màn hình với độ trễ cực thấp, hỗ trợ bác sĩ thao tác chính xác.

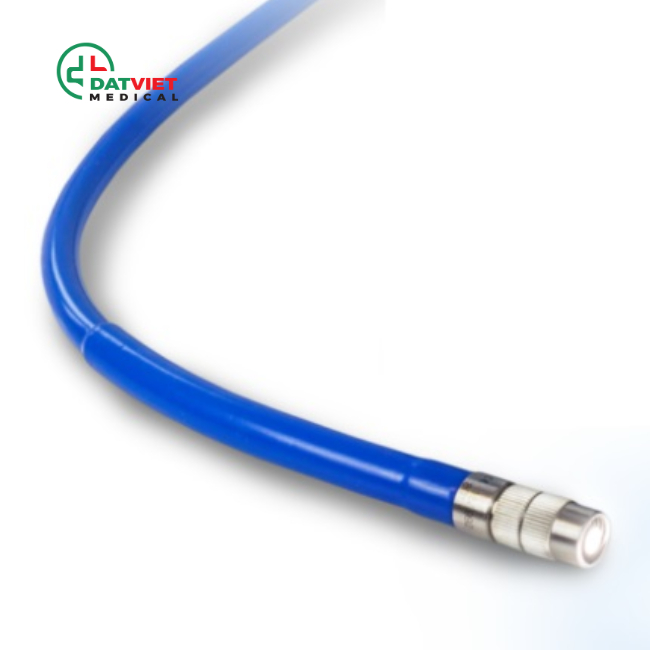

Dây dẫn sáng (fiber optic)

Dây dẫn sáng là dây cáp quang học dẫn ánh sáng từ nguồn sáng đến ống nội soi. Dây được làm từ sợi thủy tinh đặc biệt, có khả năng truyền ánh sáng hiệu suất cao mà không gây hao tổn. Thiết kế dây mềm, linh hoạt, dễ dàng uốn cong để đưa ánh sáng đến đúng vị trí cần soi. Việc bảo quản và vệ sinh dây dẫn sáng đúng cách cũng rất quan trọng để đảm bảo tuổi thọ của máy.

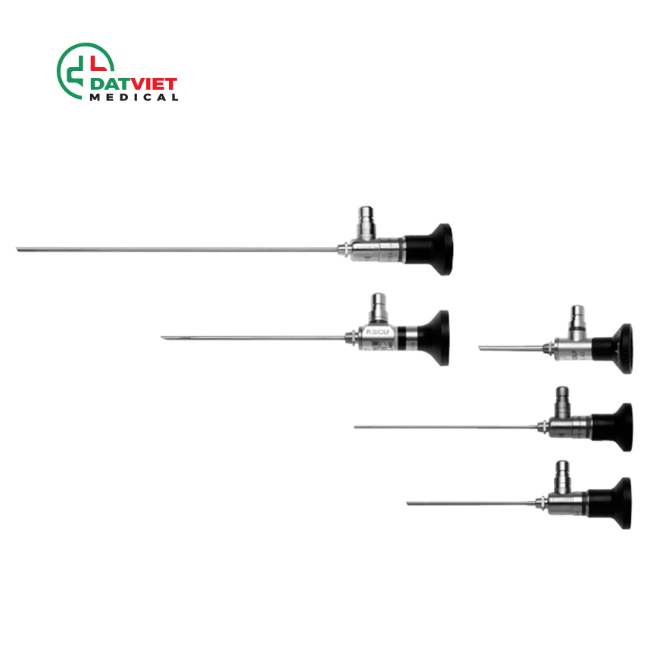

Ống nội soi (Endoscope)

Ống nội soi là bộ phận không thể thiếu trong cấu tạo máy nội soi tai mũi họng tổng thể. Đây là loại thiết bị được đưa vào cơ thể bệnh nhân. Có hai loại phổ biến:

• Ống nội soi cứng: Có đường kính 2.7 - 4 mm, chiều dài 17 - 18 cm, thường dùng cho soi mũi hoặc tai. Hình ảnh từ loại này rất sắc nét nhưng ít linh hoạt;
• Ống nội soi mềm: Có khả năng uốn cong, thích hợp để soi vùng họng hoặc hạ họng. Dù hình ảnh có thể kém nét hơn ống cứng nhưng lại dễ tiếp cận các vùng khó nhìn;

Ống nội soi được tích hợp hệ thống quang học và camera để thu tín hiệu hình ảnh gửi về bộ xử lý.

Xe đẩy chuyên dụng

Xe đẩy là khung kim loại có bánh xe và các giá đỡ, giúp cố định và di chuyển toàn bộ hệ thống nội soi trong phòng khám hoặc bệnh viện. Xe đẩy có các tầng chứa thiết bị: màn hình, bộ xử lý, nguồn sáng, khay đựng dụng cụ,… Ngoài ra, xe còn giúp sắp xếp thiết bị gọn gàng, bảo đảm vệ sinh và dễ bảo trì.

Nguyên lý máy nội soi tai mũi họng



Nguyên lý hoạt động của máy nội soi tai mũi họng dựa vào việc dẫn truyền ánh sáng và hình ảnh thông qua hệ thống cáp quang và cảm biến điện tử hiện đại. Sau khi ánh sáng được đưa vào cơ thể qua các sợi cáp quang nhỏ, hình ảnh phản chiếu từ các mô tai, mũi, họng sẽ được ghi lại thông qua vật kính tích hợp chip CCD có độ nhạy cao. Nhờ vào khả năng khúc xạ ánh sáng bên trong sợi cáp, lượng ánh sáng được truyền gần như không suy giảm, đảm bảo hình ảnh đầu vào có độ sáng và chi tiết tối ưu.

Hệ thống CCD với hàng chục nghìn điểm cảm biến sẽ ghi nhận các tín hiệu ánh sáng này, sau đó chuyển thành tín hiệu điện để truyền về máy xử lý trung tâm. Kết quả là hình ảnh thu được có độ phân giải cao, màu sắc trung thực và rõ nét, hỗ trợ bác sĩ dễ dàng phát hiện các bất thường trong vùng tai, mũi, họng. Để tăng độ chính xác trong chẩn đoán, một lớp màng lọc màu được tích hợp giúp cân bằng màu sắc, từ đó giúp phân biệt tốt các cấu trúc mô khác nhau. Ngoài ra, một số dòng máy còn được trang bị chức năng phóng đại và ghi hình, tạo điều kiện thuận lợi trong việc theo dõi tiến trình điều trị cho bệnh nhân theo thời gian.

Như vậy, cấu tạo máy nội soi tai mũi họng hiện đại hay cơ bàn đều cần được thiết kế để đáp ứng nguyên lý trên.

Giới thiệu máy nội soi tai mũi họng chất lượng 2025



Một trong những máy nội soi tai mũi họng chất lượng được tin dùng hiện nay là máy nội soi HD710 của thương hiệu Xuzhou Hengjia - một trong những thương hiệu uy tín trong lĩnh vực thiết bị y tế tai mũi họng. Với cấu hình mạnh mẽ, máy được thiết kế để hỗ trợ chẩn đoán và điều trị các bệnh lý tai, mũi, họng chính xác và nhanh chóng.

Thiết bị sở hữu camera HD cùng cảm biến CMOS thế hệ mới, giúp ghi lại hình ảnh nội soi với độ chi tiết cao, hỗ trợ bác sĩ dễ dàng quan sát và đưa ra chẩn đoán chính xác. Bên cạnh đó, màn hình 21 inch độ phân giải cao và hệ thống ánh sáng mạnh mẽ từ đèn LED HJ30 giúp hình ảnh hiển thị sáng rõ trong mọi điều kiện.

Đất Việt Medical là đơn vị phân phối chính thức dòng máy nội soi tai mũi họng Hengjia HD710. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chính hãng, đầy đủ chứng từ và chất lượng đã được kiểm định. Đất Việt Medical còn có chính sách hỗ trợ tận tâm từ tư vấn, vận chuyển, lắp đặt đến bảo hành, bảo trì lâu dài. Đội ngũ kỹ thuật viên chuyên nghiệp luôn sẵn sàng hỗ trợ khách hàng 24/7, đảm bảo quá trình sử dụng máy diễn ra thuận lợi và hiệu quả cao nhất.

Liên hệ Đất Việt Medical theo thông tin sau để mua máy nội soi tai mũi họng chính hãng, giá ưu đãi:

• Hotline: 0901.333.689
• Văn phòng đại diện: Sảnh B -Tòa A2 số 151A Nguyễn Đức Cảnh, phường Tương Mai, Hoàng Mai, Hà Nội

Bài viết trên đã chia sẻ chi tiết về cấu tạo, nguyên lý, chức năng của máy soi tai mũi họng. Hy vọng, khi hiểu được cấu tạo máy nội soi tai mũi họng, bác sĩ sẽ sử dụng thiết bị hiệu quả hơn. Nếu có nhu cầu tư vấn về thiết bị này, hãy liên hệ Đất Việt Medical để nhận được sản phẩm chính hãng, giá tốt nhé!
